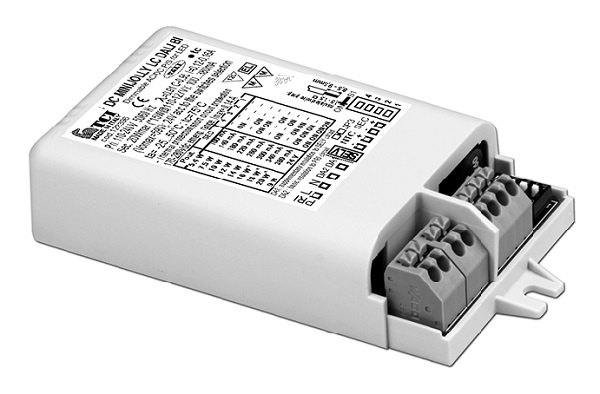

TCI 151396 DC Mini Jolly LC Dali 20 BI multifunctionele LED driver inbouw AM
Eigenschaften
Downloads
Ihre Korrekturen
| Artikelnummer des Herstellers | 151396 | ? Teilenummer vom Hersteller. |
| Anzahl pro Umkarton | 1 | ? Die Anzahl der Stücke pro Umkarton. Um ganze Kartons des Produkts zu bestellen, legen Sie es in Vielfachen von dieser Menge in Ihren Warenkorb. |
| Ausführung Vorschaltgerät | Einbau Vorschaltgerät ohne Zugentlaster | ? Uitvoering van het voorschakelapparaat. |

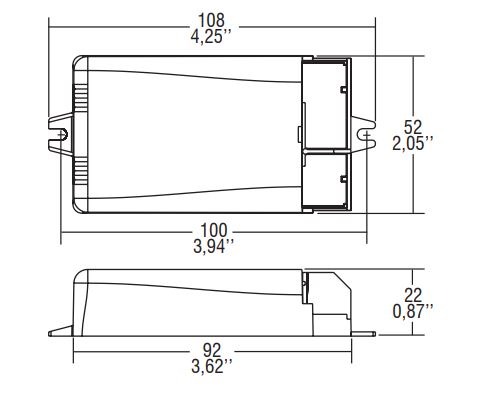

| Breite | 52mm | ? Maximale Breite in Millimetern. |
| Dimmbar | Dali, Drucktaster | ? Sommige lampen en voorschakelapparaten zijn dimbaar. Er zijn verschillende soorten dimmers en verschillende manieren om een voorschakelapparaat of transformator te dimmen. Bij onvoldoende kennis, informeer bij onze afdeling verkoop. |
| Dim-Typ | AM | ? Dim type: AM, PWM of hybride. |
| Form | Rechteckig | ? Die Form des Artikels. |
| Höhe | 22mm | ? Maximale Höhe in Millimetern. |
| Länge | 108mm | ? Produktlänge in Millimetern. Bei Leuchtstoffröhren ist sie ohne die Metallstifte am Ende, sofern nicht anders angegeben. |
| Marke | TCI | ? Wenn es sich um ein nicht markengeschütztes Produkt handelt, haben wir keinen festen Lieferanten für dieses Produkt. Die Ausführung des Produkts kann daher variieren. |
| Spannung Ausgang | 24V DC (gleich) | ? Hier wird die Ausgangsspannung angezeigt. Spannungsgesteuerte LEDs sollten immer parallel geschaltet werden. |
| Spannung Eingang | 110V-240V |
?
Hier kan een vaste spanning staan of twee waarden met een streepje ertussen. U kunt het product toepassen binnen deze grenswaarden. |
| Strom Ausgang | 100mA, 140mA, 180mA, 220mA, 260mA, 300mA, 340mA, 380mA |
?
Per type LED is er een andere driver nodig. Stroom gestuurde LED's van 350, 700, 1050 en 1400mA worden in serie geschakeld. Dit gaat makkelijk met een LED verdeler. Niet gebruikte uitgangen worden met een draadje kortgesloten. Bij in bedrijf nemen eerst de draden aansluiten, dan pas spanning erop! Nooit draden losmaken onder spanning! |
| Vorschaltgerät | LED Converter | ? Ein konventionelles Vorschaltgerät hat eine gewickelte Spule. Es ist etwas billiger in der Anschaffung, aber teurer im Betrieb, weil mehr Strom in Wärme umgewandelt wird. Ein elektronisches Vorschaltgerät hat nicht nur einen geringeren Stromverbrauch, sondern auch den Vorteil einer längeren Lebensdauer der Lampe. |
| EAN code | 8010703865259 | ? EAN code is de streepjescode van een artikel die wereldwijd wordt toegepast als artikelcodering. De EAN code extra is een code van een extra verpakkingseenheid. |
| EAN code (extra) | ? EAN code is de streepjescode van een artikel die wereldwijd wordt toegepast als artikelcodering. De EAN code extra is een code van een extra verpakkingseenheid. |
TCI 151396 DC Mini Jolly LC Dali 20 BI multifunctionele LED driver inbouw AM
mv dipswitch intern instelbaar voor diverse stromen en vaste 24V DC spanning.
LED stroomsturing 100mA 1,5-5,3W, 140mA 1,4-7W, 180mA 0,9-9W, 220mA 1,1-11W, 260mA 1,3-13W, 300mA 0,9-15W, 340mA 1-17W, 380mA 1,14-19W
LED spanningsturing 24V DC 9W
Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V.
mv dipswitch intern instelbaar voor diverse stromen en vaste 24V DC spanning.
LED stroomsturing 100mA 1,5-5,3W, 140mA 1,4-7W, 180mA 0,9-9W, 220mA 1,1-11W, 260mA 1,3-13W, 300mA 0,9-15W, 340mA 1-17W, 380mA 1,14-19W
LED spanningsturing 24V DC 9W
Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V.
Download PDF/29102344 manual.pdf
